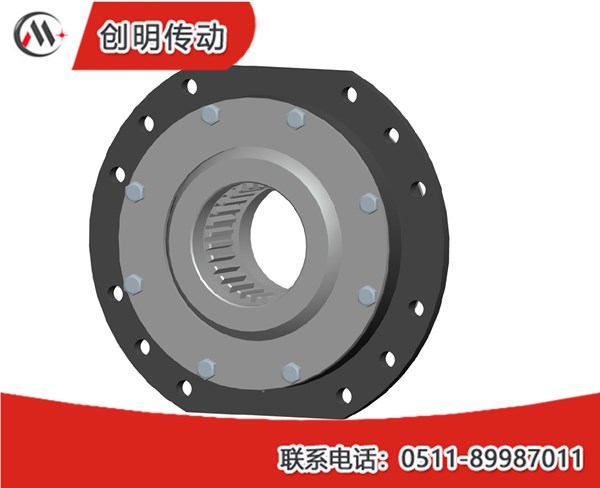

卷筒聯軸器主要用于起重設備中起升機構的減速器輸出軸與鋼絲繩卷筒的聯接,也適用于其它類似的既傳矩又承受徑向載荷的機械設備,但不能用作需承受軸向載荷的傳動。卷筒聯軸器分為卷筒球面滾子聯軸器和卷筒用齒輪聯軸器,聯接型式分為漸開線花鍵和圓柱形聯孔聯接。卷筒用齒輪聯軸器由內齒圈、外齒軸套及兩側端蓋等件組成,具有補償兩軸相對位移的性能。
卷筒聯軸器與減速器、卷筒安裝前,我們先檢查配合表面,不得有毛刺、油污等,對涂有防銹油脂的配合表面應先清洗掉防銹油脂;卷筒聯軸器若采用整套熱裝,考慮到密封圈的耐熱性,要求加熱時間不超過4h,溫度不大于130℃;我們將卷筒直徑間隔90°,測量減速器的端面與卷筒端面之間的距離,所測得任意兩個值的差值不大于0.8mm;聯軸器與卷筒的聯接采用8.8級的螺栓;卷筒聯軸器安裝后,應打入潤滑油,直至排氣溢出油為止,高溫環境作業應選用鋰基油脂。

卷筒聯軸器的磨損量指針與磨損量刻度之間的相對位置,聯接螺釘和潤滑狀況等,至少每3個月檢查一次。若指針超出刻度范圍,則需要更換。聯軸器至少每年加一次潤滑油脂;卷筒與聯軸器的聯接方式分為中間法蘭聯接和直接聯接;在裝配時應盡可能使油杯的出口方向與聯軸器徑向一致;我們?yōu)榱朔奖慵佑?,可用油管將油杯向外引出,油杯?yīng)低于卷筒邊緣。卷筒聯軸器具有工作穩定,能承受很的徑向載荷和傳遞較大的轉矩,結構緊湊牢固,系列化設計,可簡化整機結構,減輕設備重量,調位性能好,安裝、調整方便等特點。
