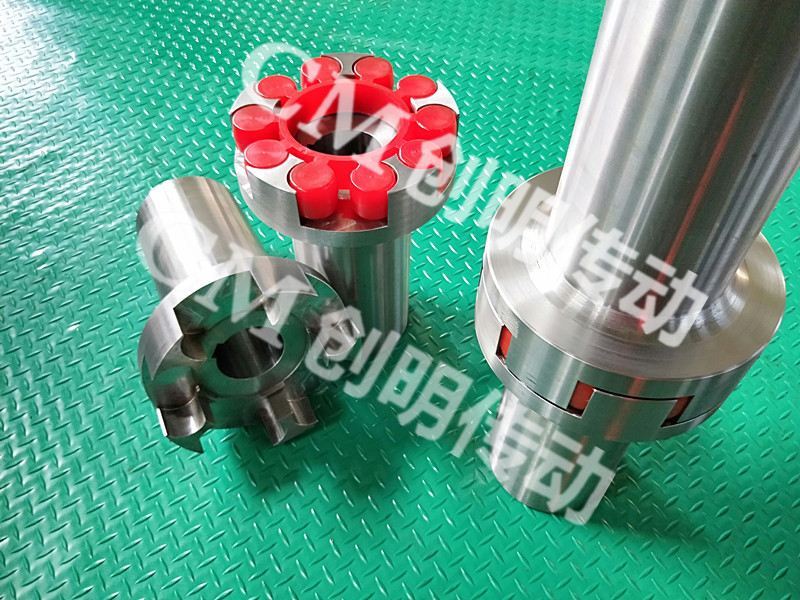

梅花聯軸器是將一個整體的梅花形彈性環裝在兩個形狀相同的半聯軸器的凸爪之間,以實現兩半聯軸器的連接。梅花聯軸器廣泛應用于汽車、機械等行業,因為梅花聯軸器在傳遞扭矩的過程中只受到擠壓力,而不受到旋轉件的扭矩,在使用過程中不易磨損,使用壽命大幅提高。梅花聯軸器經過車削,銑削,和拉削等機加工方法加工而成,再經過整體熱處理以保證足夠強度。
梅花聯軸器彈性元件近似梅花狀,該聯軸器具有補償兩軸相對偏移、減振、緩沖性能,徑尺寸小、結構簡單不用潤滑、承載能力高維護方便、更換彈性元件需軸向移動,適用于聯接同軸線、起動頻繁,正反轉變化,中速等轉矩等傳動軸系和要求工作可靠性高的工作部件。不適用于低速重載及軸向尺寸受限更換彈性元件后兩軸對中困難的部位。梅花聯軸器具有很好的平衡性能和適用于高轉速應用,但不能處理很大的偏差,尤其是軸向偏差。較大的偏心和偏角會產生比其他伺服聯軸器大的軸承負荷,另一個值的關注的問題是梅花形彈性聯軸器的失效問題。

一旦梅花彈性間隔體損壞或失效,扭矩傳遞并不會中斷,同時兩軸套的金屬爪嚙合在一起繼續傳遞扭矩,這很可能會導致系統出現問題。我們根據實際應用選擇合適的梅花彈性間隔體材料,不同的硬度和溫度承受力。梅花聯軸器溫度過低、過高對聯軸器的彈性元件的影響都是不利的,考慮到非金屬彈性元件材料的強度受溫度影響較為明顯,所以在進行聯軸器校核時要考慮環境溫度對其產生的影響。在傳動軸系中,由于動力機帶動負載啟動、突然制動和平穩運行時突遭沖擊,均會出現沖擊載荷,嚴重的沖擊載荷會使聯軸器因瞬時過載而失效。
梅花聯軸器在安裝完成后,檢查人員應按照順序全面檢查安裝位置的準確性,確定各個緊固件的可靠性等。減速機在運行前,一旦安裝不當就會加大載荷量,可消除電機自動控制過程中軸間附加載荷,提高靈敏性,這是其他聯軸器無法比擬的。輸出軸承受的徑向荷載較大,也應當選用加強型,容易造成軸承的損壞,甚至?xí)斐奢敵鲚S的斷裂。啟動時會產生附加載荷,在聯軸器選型時應考慮啟動頻率對強度的影響。
溝槽型聯軸器和膜片式聯軸器的區別:十字溝槽聯軸器是一般用45號調質鋼制造.若用在輕負荷高轉速,應用35CrMoA制造,以減小體積和半徑;若用在笨重大體積的大扭矩低轉速的設備上,一般使用HT200 鑄件材料。十字溝槽聯軸器這種選擇,一般用在大.........
