聯軸器屬于機械通用零部件范疇,用來聯接不同機構中的兩根軸(主動軸和從動軸)使之共同旋轉以傳遞扭矩的機械零件。聯軸器由兩部分組成,分別與主動軸和從動軸聯接。固定式凸緣聯軸器與金屬膜片聯軸器對比,傳統用固定式凸緣聯軸器特點,嚴格對中并在工作中不發生相對位移,且兩軸瞬時轉速相同,構造簡單,成本低,可傳遞較大轉矩,不允許兩軸有相對位移,無緩沖,拆卸時主機需作軸向移動等。

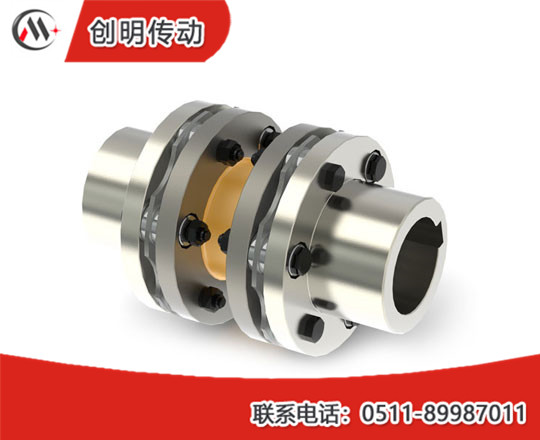

金屬膜片聯軸器是一種新型、高性能的金屬彈性元件撓性聯軸器,靠膜片的彈性變形來補償所連兩軸軸線間的三向偏移,有緩沖和吸振的能力,承載能力大,結構簡單,易于維修,安裝、拆卸方便,拆卸時主機可不作軸向移動,具有很高的裝配重復性等特點。經過對比可以看出,金屬膜片聯軸器能補償所連接兩軸軸線間的三項偏移,對兩軸的對中性要求不是很高,因此在生產中適用性很強,因此選用金屬膜片聯軸器替代固定式凸緣聯軸器來解決低溫泵因?qū)χ胁徽龑?dǎo)致的軸承、機械密封損耗等問題。

金屬膜片聯軸器膜片結構;金屬膜片聯軸器由兩端軸、膜片組、中間軸和連接螺栓組成。膜片是膜片聯軸器的關鍵元件,由一定數量的薄不銹鋼涂層膜片疊合而成,用特制的鉸制孔螺栓交錯地與兩半聯軸器連接,通過它傳遞扭矩和運動。左端軸套,膜片上相鄰兩孔的螺栓分別與兩端軸和中間軸相連接,即螺栓相間反向布置。膜片傳遞轉矩時,轉矩是通過主動螺栓利用膜片元件帶動從動螺栓,沿螺栓分布圓切線方向傳遞的,帶動設備運轉。
SWP型剖分軸承座十字軸式萬向聯軸器,為便于更換軸承,SWP型十字軸式萬向聯軸器將軸承座設計為剖分式,軸螺栓固定,適用于軋制機械、起重運輸機械以及其他重型機械,聯接兩個不同軸線的傳動軸系,回轉直徑160~640mm;公稱轉矩16~1250.........
